Электромагнитные контакторы: применение в управлении электродвигателями

В промышленной автоматике мало устройств, которые встречаются так же часто, как электромагнитный контактор. Он кажется простым только до первого серьезного проекта. Пока речь идет о небольшом насосе, вентиляторе или конвейере, выбор выглядит очевидным: нужен аппарат, который сможет часто и дистанционно включать и отключать силовую цепь двигателя. Но как только добавляются требования по реверсу, защите от перегрузки, ограничениям пускового тока, компоновке шкафа и удобству обслуживания, становится ясно, что контактор в системе управления электродвигателем играет гораздо более важную роль, чем просто функция «вкл. - выкл.».

На практике именно через контакторы и пускатели проходит значительная часть логики силового управления. Они стоят между управляющей системой и реальным механизмом, который должен запуститься вовремя, не перегреть обмотки, не создать избыточного удара по сети и не разрушить механику резким стартом. Поэтому разговор о контакторах почти всегда быстро выходит за пределы одного аппарата и переходит к более широкой теме: как правильно организовать пуск и управление двигателем в конкретной установке.

Где заканчивается контактор и начинается пускатель

С терминологией регулярно возникает путаница. Контактор и пускатель нередко называют взаимозаменяемо, особенно в разговорной речи монтажников и эксплуатационников. Формально разница есть, и она важна.

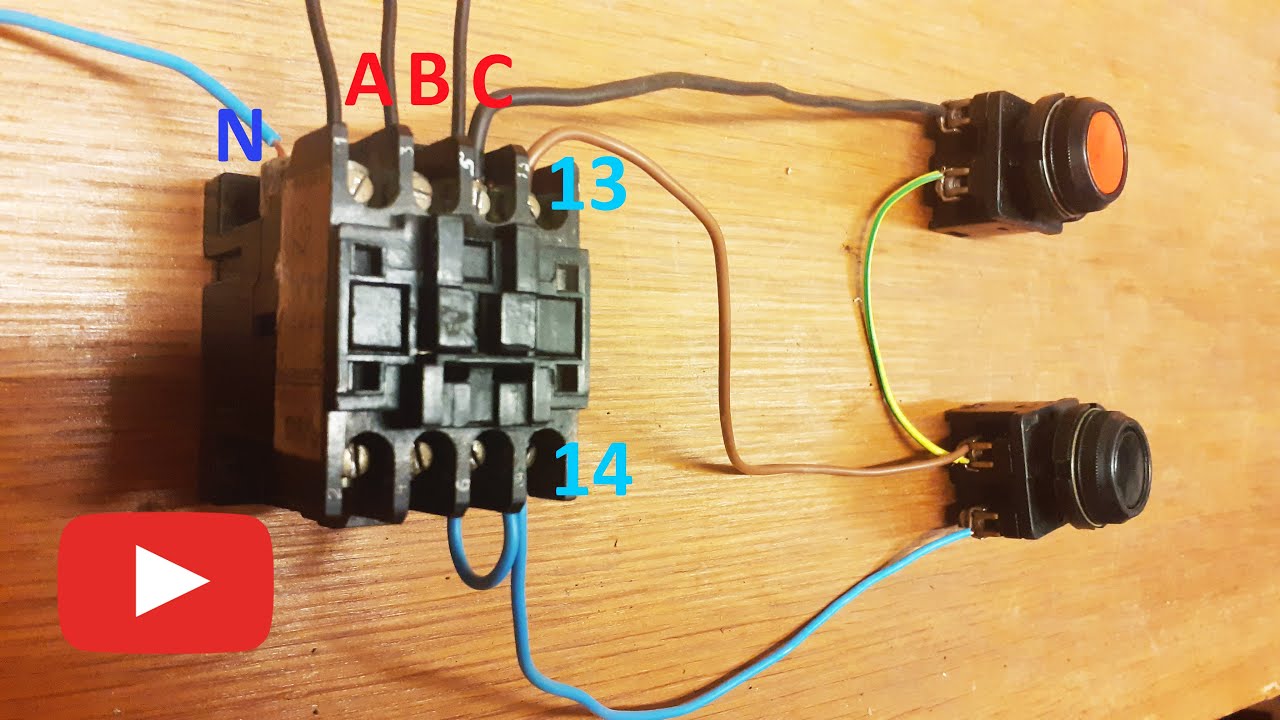

Контактор, если говорить строго, это электромеханический коммутационный аппарат для частых дистанционных включений и отключений электрической цепи. В промышленности его очень часто используют именно для управления электродвигателями. Он решает задачу коммутации силовой цепи по команде от кнопки, реле, ПЛК или другой системы управления.

Пускатель, в свою очередь, это более широкое решение. В типичном исполнении в его состав входит сам контактор, устройство защиты от перегрузки и средство защиты от короткого замыкания. То есть пускатель не просто включает двигатель, а обеспечивает базовую завершенность узла управления. В реальной жизни это принципиальная разница. Один аппарат коммутирует, другой формирует законченную функциональную сборку для пуска и защиты двигателя.

Эта разница особенно заметна на этапе проектирования. Когда в техническом задании написано «управление двигателем 5,5 кВт», недостаточно выбрать только контактор по напряжению и току. Нужно понимать, должен ли узел обеспечивать лишь дистанционный пуск, или требуется полноценный моторный пускатель с защитой и, возможно, с дополнительной диагностикой. Ошибка в этом месте редко проявляется сразу. Чаще она всплывает уже на пусконаладке, когда оператор спрашивает, что будет при заклинивании механизма или длительной перегрузке, а в шкафу стоит только силовой контактор без полноценной защитной части.

Почему именно электромагнитный контактор остается базовым решением

Несмотря на широкое распространение электронных средств управления, электромагнитный контактор остается базовым элементом для множества задач. Причина не в консерватизме отрасли, а в практичности. Для большого числа приводов нужен надежный и понятный аппарат, который выдерживает частые коммутации, легко интегрируется в классические схемы и понятен обслуживающему персоналу без сложной диагностики.

В системах с электродвигателями это особенно удобно. Управляющая цепь может работать на одном уровне напряжения, силовая на другом, а контактор обеспечивает между ними четкую границу. Для эксплуатационщика это означает предсказуемое поведение схемы, а для проектировщика, удобство построения как простых, так и более развитых пусковых узлов.

Есть и еще один момент, который хорошо знаком тем, кто занимается реальными производственными объектами. Когда оборудование должно запускаться много раз в смену, важны не только электрические параметры, но и ремонтопригодность. Контактор как элемент давно освоен рынком, понятен по принципу применения и естественным образом встраивается в архитектуру большинства шкафов управления двигателями.

Прямой пуск от сети, самый частый сценарий

Самый простой и распространенный способ запуска электродвигателя, это прямой пуск от сети, который часто обозначают как DOL. В такой схеме двигатель подключается к источнику питания через трехфазный контактор. С инженерной точки зрения решение очевидное: минимум аппаратуры, понятная логика, быстрый ввод в работу.

В небольших и средних установках прямой пуск остается первым кандидатом, когда нет жестких ограничений по пусковому току и механическим нагрузкам. Насосные группы, простые вентиляторы, вспомогательные механизмы технологических линий, все это нередко работает именно так. Схема легко собирается, хорошо читается при обслуживании и не требует сложных настроек.

Но у простоты есть цена. Прямой пуск создает полный характер пускового режима двигателя. Если сеть чувствительна к броскам тока, а приводная механика не любит резкого старта, DOL быстро перестает быть лучшим вариантом. На практике именно здесь часто происходит первое неправильное упрощение. Видя, что двигатель «заводится», некоторые считают задачу решенной. А потом появляются жалобы на просадку напряжения, удар по муфте, рывок ленты конвейера или повышенный износ редуктора. Контактор при этом исправен, но схема в целом выбрана не по условиям объекта.

Когда одной коммутации уже недостаточно

Управление электродвигателем редко сводится к одному включению. Даже в простом механизме возникают дополнительные условия: останов по аварии, межблокировки, реверс, защита от перегрузки, восстановление после отключения питания, ограничение влияния пуска на сеть. Именно в этих сценариях особенно хорошо видно, что контакторы и пускатели надо рассматривать как часть системы, а не как одиночные изделия.

Если нужен реверс, одного контактора уже недостаточно. Потребуется схема с соответствующей коммутацией, а в промышленности для этого применяют готовые сборки прямого пуска и реверса. Их распространенность объясняется просто: задача типовая, а цена ошибки высока. Неправильная коммутация в реверсивной схеме, это уже не вопрос эстетики проекта, а прямой риск для двигателя и питающей сети.

Если двигатель должен быть защищен от перегрузки и короткого замыкания, логично переходить от «голого» контактора к пускателю или автоматическому пускателю. В компактном исполнении такой узел объединяет функции включения и выключения, защиты от перегрузки и короткого замыкания в одном устройстве. Для шкафов с высокой плотностью монтажа это особенно удобно. В цеховой практике место на панели заканчивается быстрее, чем хотелось бы, и компактность перестает быть формальным достоинством. Она прямо влияет на компоновку, теплоотвод, удобство разводки и будущий сервис.

Контакторы в схемах «звезда-треугольник»

Когда прямой пуск уже нежелателен, но переход к более сложной электронной системе не нужен или не оправдан, часто рассматривают схему «звезда-треугольник». Для асинхронных двигателей это один из известных и широко применяемых вариантов. Смысл в том, чтобы снизить пусковой ток относительно прямого пуска. Для таких схем указывается, что пусковой ток может быть снижен до одной трети значения, характерного для прямого пуска.

Это серьезное преимущество, особенно для объектов, где сеть не любит тяжелый старт. Но практический выбор здесь никогда не должен сводиться к одной цифре. Сама схема сложнее прямого пуска, а значит, возрастает роль правильной коммутации, временных выдержек и общей согласованности узла управления. Контакторы в такой системе уже работают не как единичный аппарат, а как часть последовательности переключений.

Из опыта проектных обсуждений можно сказать, что «звезда-треугольник» чаще всего вызывает два противоположных перекоса. Первый, ее считают универсальным способом улучшить любой пуск. Второй, боятся схемы как будто она чрезмерно сложна. На деле это просто инструмент для конкретного класса задач. Если нужен более мягкий режим пуска по току, но при этом требования по регулированию не выходят за рамки типового моторного узла, схема вполне оправдана. Если же привод чувствителен к механическому рывку или крутящему моменту на старте, одного снижения тока может оказаться недостаточно для получения нужного поведения механизма.

Где заканчиваются возможности контактора и начинается софт-стартер

Есть важный рубеж, который хорошо понимают инженеры по приводной технике. Контактор отлично коммутирует цепь, но сам по себе не делает пуск плавным. Он подает питание, снимает питание, формирует структуру схемы, обеспечивает реверс или переключение, но не регулирует процесс нарастания напряжения. Когда нужна именно мягкость пуска, в игру входят другие средства.

Софт-стартеры ограничивают пусковой ток и крутящий момент за счет плавного изменения напряжения. Практический эффект двоякий. С одной стороны, уменьшаются электрические возмущения в сети. С другой, снижается механический износ, потому что механизм не получает резкого стартового удара. Для насосов это может означать более спокойный набор режима, для конвейеров, меньший рывок полотна, для передач и муфт, более щадящий старт.

При этом контактор из схемы вовсе не исчезает как класс. Просто его роль меняется. Он уже не является единственным средством организации пуска, а становится элементом более сложного решения. Это принципиально важный момент для тех, кто привык смотреть на аппарат только как на силовой выключатель. Современное управление двигателем строится не вокруг одного устройства, а вокруг функционального набора, где каждый элемент отвечает за свою часть поведения системы.

Реверс, межблокировки и цена ошибки

Управление электродвигателем вперед и назад кажется простой задачей, пока ее не начинают реализовывать в железе. Для реверса используются соответствующие сборки, и это не случайно. Переключение направлений требует точной и безопасной коммутации. Нельзя допустить конфликтного включения, нельзя оставлять схему без межблокировок, нельзя недооценивать режимы перехода.

С точки зрения эксплуатации реверсивный узел на контакторах ценится за понятность и предсказуемость. Любой опытный наладчик любит схемы, которые можно быстро прочитать, проверить и локализовать по ним неисправность. Но такая понятность достигается только при дисциплинированном проектировании. Если в простом DOL ошибку иногда удается пережить малой кровью, то в реверсивной части цена промаха выше.

В реальных установках именно такие схемы быстро показывают качество инженерной культуры команды. Аккуратная сборка, логично организованные цепи управления, понятная маркировка, доступ к обслуживанию, все это не выглядит эффектно в презентации, но именно это отличает жизнеспособный шкаф от проблемного. Контактор сам по себе может быть хорошим, а решение в целом, неудобным и конфликтным.

Компактные моторные пускатели и распределенные установки

Отдельного внимания заслуживает современная тенденция к более компактным и распределенным решениям. В промышленных установках применяются компактные моторные пускатели с диагностикой и средствами защиты. Есть примеры устройств для двигателей до 5,5 кВт и до 3 кВт в компактном исполнении. Для небольших приводов, особенно распределенных по линии, это заметный шаг вперед в удобстве.

Такие решения особенно уместны там, где двигатель находится не один, а десятками. На транспортерных системах, вспомогательных узлах технологической линии или распределенных механизмах монтаж и обслуживание сильно упрощаются, если пусковые устройства компактны и содержат встроенные функции защиты и диагностики. В таких условиях сам подход к управлению меняется. Вместо одного большого шкафа с длинными силовыми трассами можно получить более локализованную архитектуру.

Но здесь важно не поддаваться соблазну оценивать устройство только по компактности. Чем ближе аппарат к механизму и чем плотнее он интегрирован в линию, тем выше требования к понятности его состояния, удобству замены и совместимости с общей логикой управления. Диагностика полезна не сама по себе, а тогда, когда она действительно помогает быстро понять, что случилось с приводом, перегрузка, аварийное отключение или проблема в цепи управления.

Что учитывать при выборе схемы управления двигателем

На практике выбор между контактором, пускателем, схемой «звезда-треугольник» и софт-стартером редко делается по одному параметру. Обычно приходится балансировать между простотой, требованиями к защите, допустимым пусковым током, условиями механики и особенностями объекта.

Ниже приведу короткий перечень вопросов, который помогает быстро структурировать решение на стадии обсуждения:

1. Нужен ли только дистанционный пуск и останов, или также обязательна встроенная защита от перегрузки и короткого замыкания.
2. Допустим ли прямой пуск от сети, или объект чувствителен к пусковому току.
3. Требуется ли реверс, а значит, более сложная и безопасная коммутационная схема.
4. Важен ли мягкий механический старт, при котором контактора уже недостаточно и стоит смотреть в сторону софт-стартера.
5. Есть ли ограничения по месту, обслуживанию и степени распределенности системы.

Этот набор вопросов хорош тем, что быстро отсеивает случайные решения. Как только на них появляются честные ответы, становится видно, нужен ли стандартный трехфазный контактор в DOL-схеме, полноценный пускатель или более развитый пусковой узел.

Контакторы и пускатели в международной и нормативной логике

Еще один аспект, который обычно всплывает не в теории, а на реальном объекте, это терминология и классификация. Для североамериканского рынка подчеркивается важность различий в подходах UL, CSA, IEC и национальных нормах, включая NEC. Для инженера, работающего только в пределах одного стандарта, эта тема может казаться второстепенной, но на проектах с международным оборудованием она быстро выходит на первый план.

Одни и те же по назначению решения могут отличаться по тому, как они обозначаются, классифицируются и документируются. Это важно не только для закупки, но и для общения между проектировщиком, интегратором, поставщиком и службой эксплуатации. Когда один участник процесса говорит «контактор», второй подразумевает «пускатель», а третий ожидает уже полноценную сборку с защитами, технические недоразумения возникают очень легко.

Из практики можно сказать, что большая часть проблем здесь рождается не из-за сложности техники, а из-за неточной постановки задачи. Если на старте проекта четко зафиксировать, нужен ли именно контактор как коммутационный аппарат, пускатель как завершенный узел, реверсивная сборка или решение с ограничением пускового тока, то дальше работа идет намного спокойнее.

Частые ошибки в применении

Большинство проблем с контакторами в системах управления двигателями связано не с самим аппаратом, а с неверным ожиданием от него. Устройство ставят туда, где нужна защита, но не добавляют защитные функции. Оставляют прямой пуск там, где механика требует мягкого разгона. Упрощают схему реверса, потому что она «и так должна работать». Или выбирают узел исключительно по компактности, забывая о диагностике и обслуживании.

Есть несколько типовых промахов, которые повторяются особенно часто:

1. Подмена понятий, когда контактор считают полным моторным пускателем.
2. Выбор прямого пуска без оценки влияния на сеть и механизм.
3. Попытка решить задачи плавного старта обычной коммутацией.
4. Недооценка сложности реверсивных схем.
5. Игнорирование различий в нормативной и терминологической базе проекта.

Каждая из этих ошибок поначалу выглядит мелкой. Но в эксплуатации именно они превращаются в лишние остановки, неочевидные аварии и споры между отделами, кто именно «не так понял задачу».

Практический взгляд на место контактора в современной системе привода

Сегодня контактор нельзя рассматривать в отрыве от общей стратегии управления двигателем. Он по-прежнему остается основой множества решений, от самого простого прямого пуска до составных пускателей и реверсивных сборок. Но его сила как раз metal-archive.ru в том, что он хорошо встраивается в разные архитектуры, а не в том, что способен закрыть все задачи в одиночку.

Если нужен простой и частый дистанционный пуск, электромагнитный контактор остается естественным выбором. Если важна защита, логично переходить к пускателю. Если сеть или технологический процесс чувствительны к старту, стоит оценивать схему «звезда-треугольник» или софт-стартер. Если приводов много и они распределены по объекту, на первый план выходят компактные моторные пускатели с диагностикой и встроенными защитными функциями.

Именно поэтому хороший проект управления электродвигателем начинается не с каталога аппаратов, а с понимания режима работы механизма. Контактор в этой картине не второстепенный компонент, а один из ключевых элементов, вокруг которого строится надежная, понятная и обслуживаемая силовая часть. Когда его применяют по назначению и в правильной связке с защитой и схемой пуска, он работает ровно так, как и должен работать промышленный аппарат, без лишней драматургии, стабильно, предсказуемо и на своем месте.
